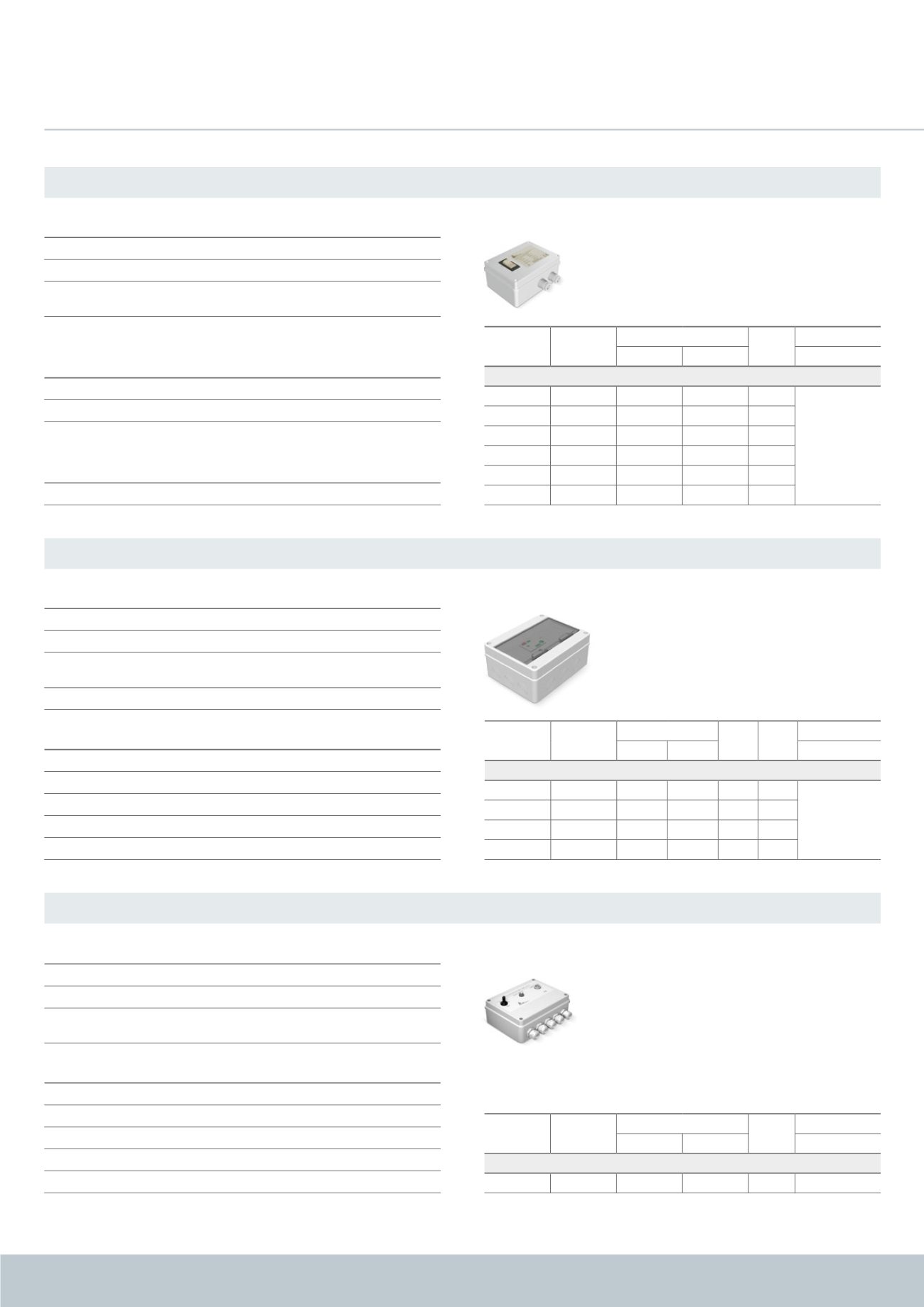

CARACTÉRISTIQUES
Indice de protection IP40
Température ambiante -5/+40 °C
N° 1 entrée pour le branchement d’une commande pompe
(flotteur, pressostat, etc.) avec tension 1~230V
COMPOSANTS PRINCIPALES
Coffret en plastique
Interrupteur thermique bipolaire lumineux
Type
Code
Puissance indicative
A max
Dimensions
hp
kW
mm
Monophasé 230 V 50 Hz
QM IT 3
02070005 0,35 - 0,5 0,26 - 0,37 3
150 x 110 x 70
QM IT 5
02070010 0,5 - 0,75 0,37 - 0,55 5
QM IT 7
02070015 0,9 - 1,1 0,65 - 0,8 7
QM IT 10
02070025 1,3 - 1,6 0,95 - 1,2 10
QM IT 12
02070030 2
1,5
12
QM IT 18
02070035 3
2,2
18
OPTIONS
Version avec indice de protection IP55
CARACTÉRISTIQUES
Indice de protection IP65
Température ambiante -5/+40 °C
N° 1 entrée pour le branchement d’une commande pompe
(flotteur, pressostat, etc.)
N° 2 entrées pour le branchement de flotteurs marche-arrêt
COMPOSANTS PRINCIPALES
Coffret en plastique
Interrupteur thermique bipolaire lumineux
Contacteur marche moteur
Circuits auxiliaires basse tension (24V) avec fusibles de protection
Voyant lumineux pour marche pompe
Type
Code
Puissance indicative
A min A max
Dimensions
hp
kW
mm
Triphasé 400 V 50 Hz
QT MT 2,5
02081110 0,5 - 0,9 0,37 - 0,65 1,6 2,5
250 x 200 x 110
QT MT 4
02081120 1 - 1,6 0,75 - 1,2 2,5 4
QT MT 6
02081130 2 - 3 1,5 - 2,2 4 6,3
QT MT 10
02081140 4
3
6,3 10
CARACTÉRISTIQUES
Indice de protection IP40
Température ambiante -5/+40 °C
N° 1 entrée pour le branchement d’une commande pompe
(flotteur, pressostat, sonde thermique, etc.)
COMPOSANTS PRINCIPALES
Coffret en plastique
Protecteur thermique unipolaire
Relais de puissance
Commutateurs pour le fonctionnement auto - 0 - manu
Voyant lumineux pour marche pompe
Type
Code
Puissance indicative
A max
Dimensions
hp
kW
mm
24 V DC
QDC
02076100 0,5 - 0,75 0,37 - 0,55 30 190 x 140 x 70
Panneaux de protection et contrôle
QM IT - Démarreurs directs monophasés
QT MT - Démarreurs directs électromécaniques triphasés
QDC - Démarreur direct électromécanique
